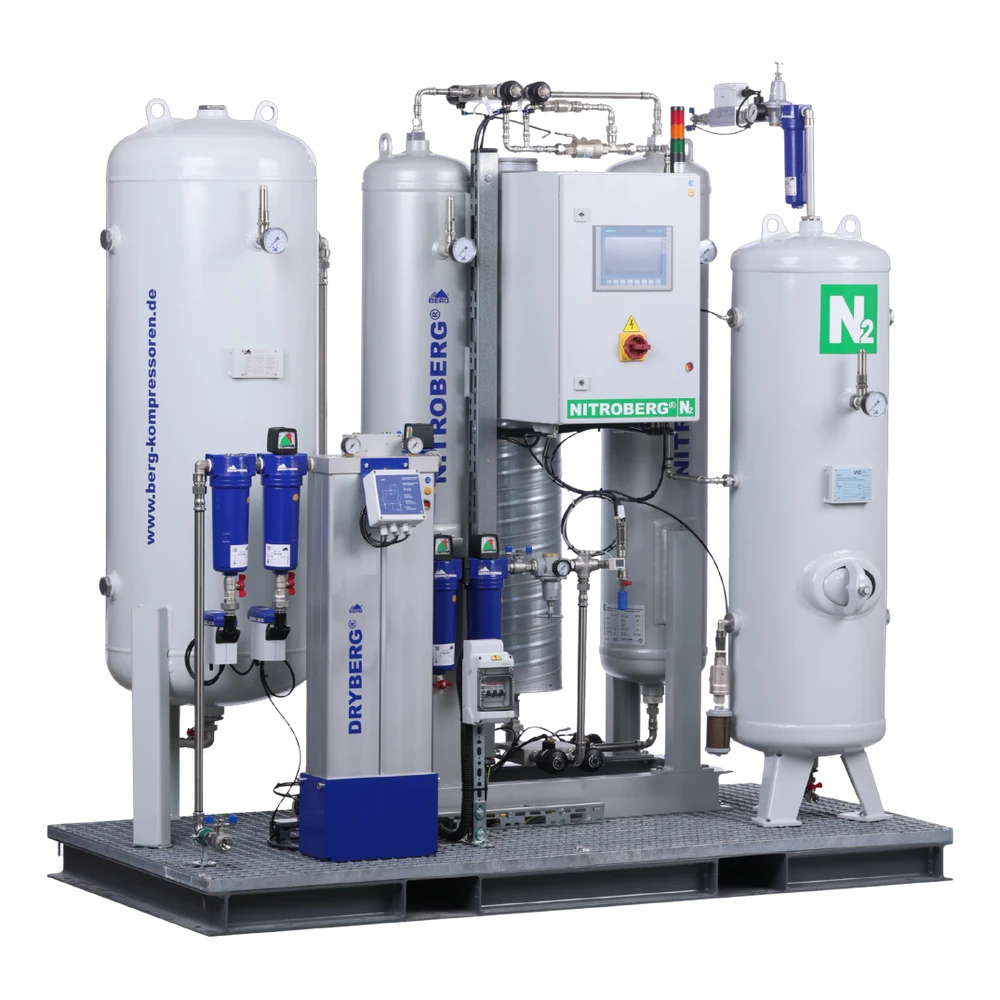

Package de production d’azote : pré-assemblé sur le skid, prêt à l’emploi
Produire de l’azote sur site, c’est plus que poser un générateur. Air comprimé, traitement d’air, sécheur, tampon et régulation doivent correspondre à l’application et être accordés entre eux. C’est précisément cela, le package : tous les composants dimensionnés, montés sur un skid, pré-câblés et testés en usine. Berg GaseTech fabrique le générateur d’azote PSA NITROBERG® Made in Germany, conçoit l’installation qui l’entoure, la livre et l’accompagne. Les autres composants proviennent, si vous le souhaitez, entièrement du groupe BERG ou des fabricants que vous préférez.
Votre package de production d’azote sur mesure, d’une seule source

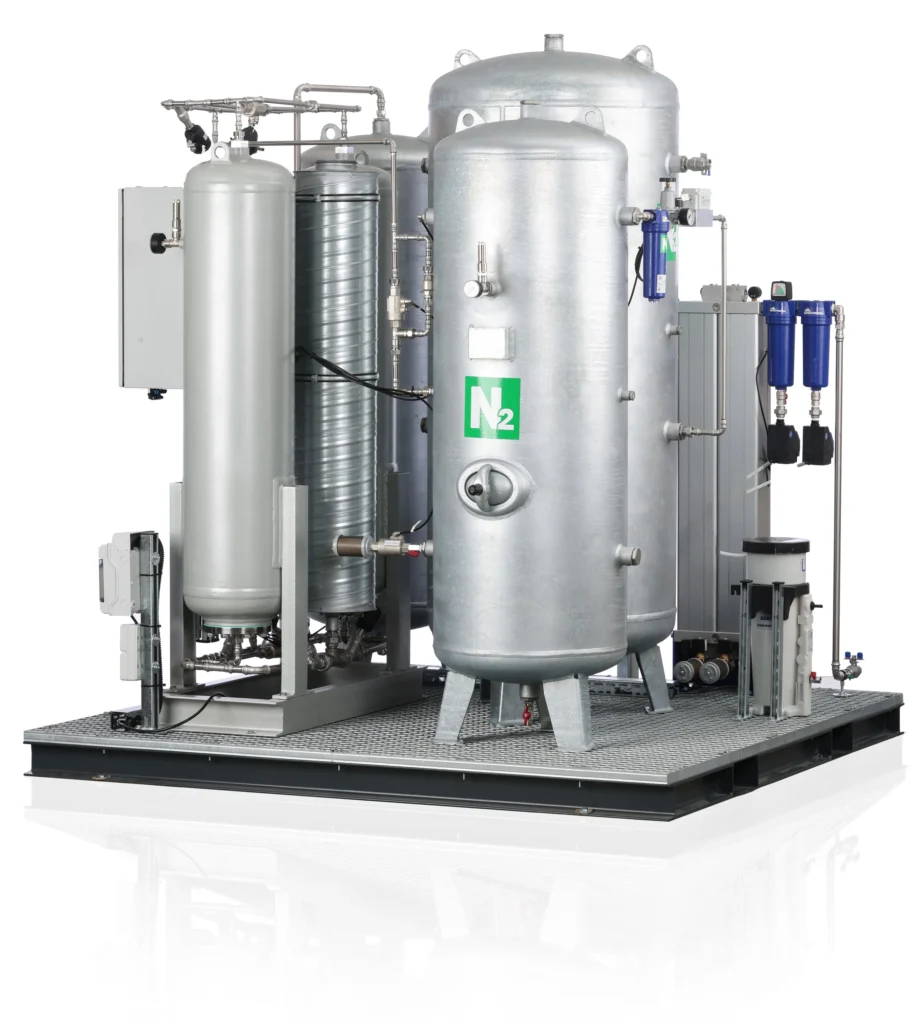

Un package de production d'azote regroupe sur un seul skid tout ce dont vous avez besoin pour produire de l'azote sur site : un compresseur d'air à vis, un séparateur d'eau, un réservoir tampon d'air comprimé, une filtration multi-étages, un sécheur frigorifique ou par adsorption, le générateur d'azote PSA proprement dit, un réservoir tampon d'azote, ainsi que la régulation de pression et de pureté. Au lieu de vous procurer treize composants auprès de fournisseurs différents et de gérer vous-même les interfaces, vous recevez un système pré-assemblé que vous raccordez à votre alimentation électrique et qui démarre.
Le générateur d’azote PSA NITROBERG® au cœur du package vient de Berg GaseTech, Made in Germany. L’ingénierie qui l’entoure en fait partie : dimensionnement, montage sur skid, tuyauterie, commande, mise en service et service. Pour les autres composants, le choix vous appartient. Le compresseur, le sécheur et les filtres peuvent provenir entièrement du groupe BERG, et les équipements d’autres fabricants s’intègrent tout aussi bien, y compris ceux déjà en place chez vous. La condition est que le débit, la pression et la qualité de l’air comprimé conviennent à l’installation, et Berg GaseTech en convient avec vous au préalable. Une commande, un interlocuteur, un dossier de documentation.
Composition de votre package d’azote : système complet et agencement des composants
Cliquez sur n'importe quel composant pour voir comment il s'intègre au système d'azote complet sur site.
- Compresseur d'air à vis (en option : KOMPBERG®)
- Séparateur d'eau avec Bekomat
- Réservoir d'air comprimé (humide)
- Préfiltre (PUREBERG®)
- Sécheur frigorifique ou par adsorption DRYBERG®
- Filtre fin
- Filtre superfin (PUREBERG®, sans huile)
- Tour à charbon actif
- Filtre à poussière
- Réservoir d'air comprimé (sec)
- Générateur d'azote PSA NITROBERG® (cœur du système)
- Réservoir d'azote sous pression
- Régulateur de débit / de pression + filtre à azote
Sans package, chacun de ces composants constitue une décision d'achat à part entière, avec son fournisseur, sa spécification, son interface et son étape d'intégration. Avec un skid plug-and-play Berg, toute la chaîne est livrée pré-tuyautée, pré-câblée et testée en usine sur un châssis commun, prête à être raccordée et mise en service. Le procédé PSA qui produit l'azote lui-même est décrit en détail sur la page générateur d'azote PSA.
Pourquoi un package plug-and-play
Déploiement rapide
Un package Berg est livré sur un seul châssis, avec tuyauterie, câblage et logique de commande déjà installés et testés en usine. La mise en service sur site, assurée par Berg GaseTech, ramène à quelques semaines de préparation et de mise en service ce qui exigerait sinon des mois d’études internes.

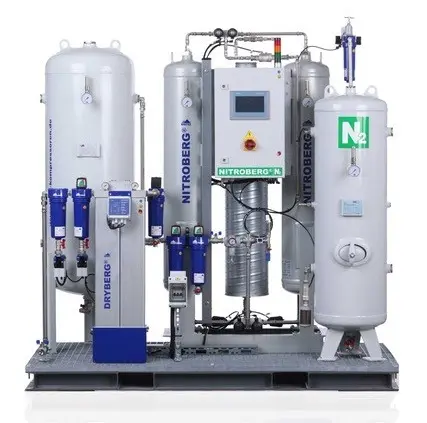

Un seul encombrement au sol sur un skid
Le système complet est monté sur un châssis en acier renforcé, avec un plancher en aluminium et un passage pour chariot élévateur intégré. Plutôt qu’une mosaïque de composants dispersés dans le local technique, vous disposez d’un encombrement au sol défini, d’un point de raccordement électrique unique et d’une interface de remise claire.
Un interlocuteur unique, libre choix des composants
Une commande, une garantie, un seul dossier de documentation pour l’ensemble de l’installation. Le générateur PSA vient toujours de Berg GaseTech ; pour les autres composants, c’est vous qui décidez : entièrement du groupe BERG ou avec les équipements de votre choix. Dans les deux cas, Berg GaseTech assure la coordination entre compresseur, sécheur, filtres et générateur, et les arbitrages d’interface entre fournisseurs disparaissent.
Dossier de documentation livré avec le package
Chaque package est livré avec les plans d’assemblage, le schéma P&ID, la description de l’installation, la liste des consommateurs électriques et électroniques, le manuel d’exploitation et de maintenance, la liste des pièces de rechange et d’usure, les schémas de câblage et les certificats matière. Les responsables utilités et les intégrateurs OEM disposent du dossier d’ingénierie dès le premier jour, plutôt que trois mois après la livraison.
Prêt pour un package azote monté sur skid ?
Dimensionnement sur mesure
La pureté, le débit et les conditions sur votre site déterminent la configuration de l’installation. On compte habituellement 7 à 60 Nm³/h d’azote à 99 % de pureté, avec des tampons de 90 à 500 litres. Les volumes plus importants sont réalisés en installation conteneurisée.
Ce qui entre dans le dimensionnement : la pureté exigée, le débit en fonctionnement continu et en pointe, la pression au point de soutirage et le profil d’exploitation, c’est-à-dire si l’installation fonctionne en continu ou par équipes. S’y ajoute la situation de départ sur site : l’air comprimé déjà disponible, la surface d’implantation, les conditions ambiantes et la question de savoir s’il faut prévoir une réserve pour une extension ultérieure.
Applications typiques : laboratoire et spectrométrie de masse, inertage de cuves dans la chimie, purge et essais de pression dans le pétrole et le gaz, inertage dans l’aéronautique, conditionnement sous atmosphère protectrice et embouteillage dans l’agroalimentaire. La taille adaptée à votre besoin est définie lors du dimensionnement.
Pour établir une offre, la pureté, le débit et les conditions sur site suffisent. Berg GaseTech dimensionne l’installation sur cette base et précise les composants, la surface d’implantation, les puissances de raccordement et l’étendue de la fourniture.
Pourquoi Berg
Berg GaseTech conçoit et fabrique des générateurs PSA d’azote et d’oxygène, Made in Germany, pour une production de gaz sur site dont le retour sur investissement est de deux à trois ans par rapport à un approvisionnement en gaz liquide. Avec une installation complète s’ajoute l’ingénierie de l’ensemble du système : dimensionnement, intégration des composants, mise en service sur site, formation des opérateurs et service.
Pour une installation complète, c’est précisément là que se joue la différence : celui qui a construit le générateur répond aussi du système qui l’entoure. Il n’y a pas d’interface entre fournisseur et intégrateur, ni de débat sur le composant en cause lorsque la pureté ou le débit ne sont pas au rendez-vous. Vous choisissez les composants selon vos exigences et, si vous le souhaitez, l’installation complète provient du groupe BERG. Les filtres standard vous laissent libre sur le marché des pièces d’usure après l’achat, et un contrat de service porte la garantie standard de trois à cinq ans.
Questions fréquentes
Un générateur d’azote est un seul composant : l’unité PSA qui sépare l’azote de l’air comprimé. Un package de production d’azote désigne le système complet sur site qui entoure ce composant : compresseur à vis, séparateur d’eau, filtration multi-étages, sécheur frigorifique ou par adsorption, le générateur PSA lui-même, un réservoir tampon d’azote et la régulation de pression et de pureté en sortie. Le package est livré pré-assemblé sur un seul skid ; le générateur seul exige que l’air comprimé et son traitement soient déjà en place.
Non. Vous pouvez commander le compresseur auprès du groupe BERG, fournir un équipement d’un autre fabricant ou utiliser l’air comprimé déjà produit sur votre site. Chacune de ces variantes est convenue au préalable avec Berg GaseTech, car le débit, la pression et la qualité de l’air comprimé doivent convenir à l’installation. Selon la situation de départ, un sécheur ou des filtres viennent s’y ajouter. Dans tous les cas, vous recevez un skid avec traitement d’air, sécheur, générateur, tampon et régulation.
Oui. Le générateur PSA vient toujours de Berg GaseTech ; pour tous les autres composants, vous êtes libre. Les équipements existants ou fournis par vos soins sont examinés ensemble au préalable et repris dans le dimensionnement. Le dimensionnement, le montage, la mise en service et le service de l’installation complète restent dans tous les cas chez Berg GaseTech.
Le skid plug-and-play est livré pré-tuyauté, pré-câblé et testé en usine. Sur site, le package a besoin d’un raccordement électrique, d’une alimentation en air comprimé (ou de son propre compresseur, s’il fait partie de la configuration) et d’un point de prélèvement d’azote. La mise en service sur site, assurée par Berg GaseTech, est généralement bien plus rapide que celle d’une installation sur mesure équivalente.
Le système complet est monté sur un seul châssis skid avec un passage pour chariot élévateur intégré, ce qui permet de déplacer et de positionner l’unité avec des équipements d’usine standard. La préparation du site se limite à un sol industriel plan, un raccordement électrique à la borne centrale de l’armoire de commande du skid, et la tuyauterie d’azote vers votre point d’utilisation. Aucune fondation spéciale, enceinte climatisée ni zone tampon de sécurité n’est requise pour le package lui-même.
Chaque package plug-and-play est livré avec le dossier d’ingénierie complet : plan d’assemblage, schéma P&ID, description de l’installation, liste des consommateurs électriques et électroniques, manuel d’exploitation et de maintenance, liste des pièces de rechange et d’usure, schémas de câblage et de bornier, schéma fonctionnel et certificats matière. D’autres documents sont disponibles sur demande. L’ensemble des travaux, matériaux et équipements est conforme aux normes et règlements en vigueur en Allemagne (DIN, VDI/VDE, IEC, UVV) et, après accord, en option également ASME, ATEX, GL ou BV. Les systèmes skid Plug-and-Play NITROBERG® / OXYBERG® ont achevé l’examen UE de type (module B) au titre de la directive PED 2014/68/UE. Le marquage CE final dépend de la configuration et suppose l’achèvement de la procédure d’évaluation de la conformité applicable.
Oui. Le générateur NITROBERG® au cœur du package peut être livré dans le cadre du programme OEM avec la personnalisation aux couleurs du client, une teinte RAL spécifique, le logo et le manuel du client, ainsi que le logiciel et l’IHM du client. La configuration spécifique à l’application (pureté, débit, pression, encombrement) relève du périmètre d’ingénierie pour chaque commande, qu’elle soit plug-and-play ou non.
