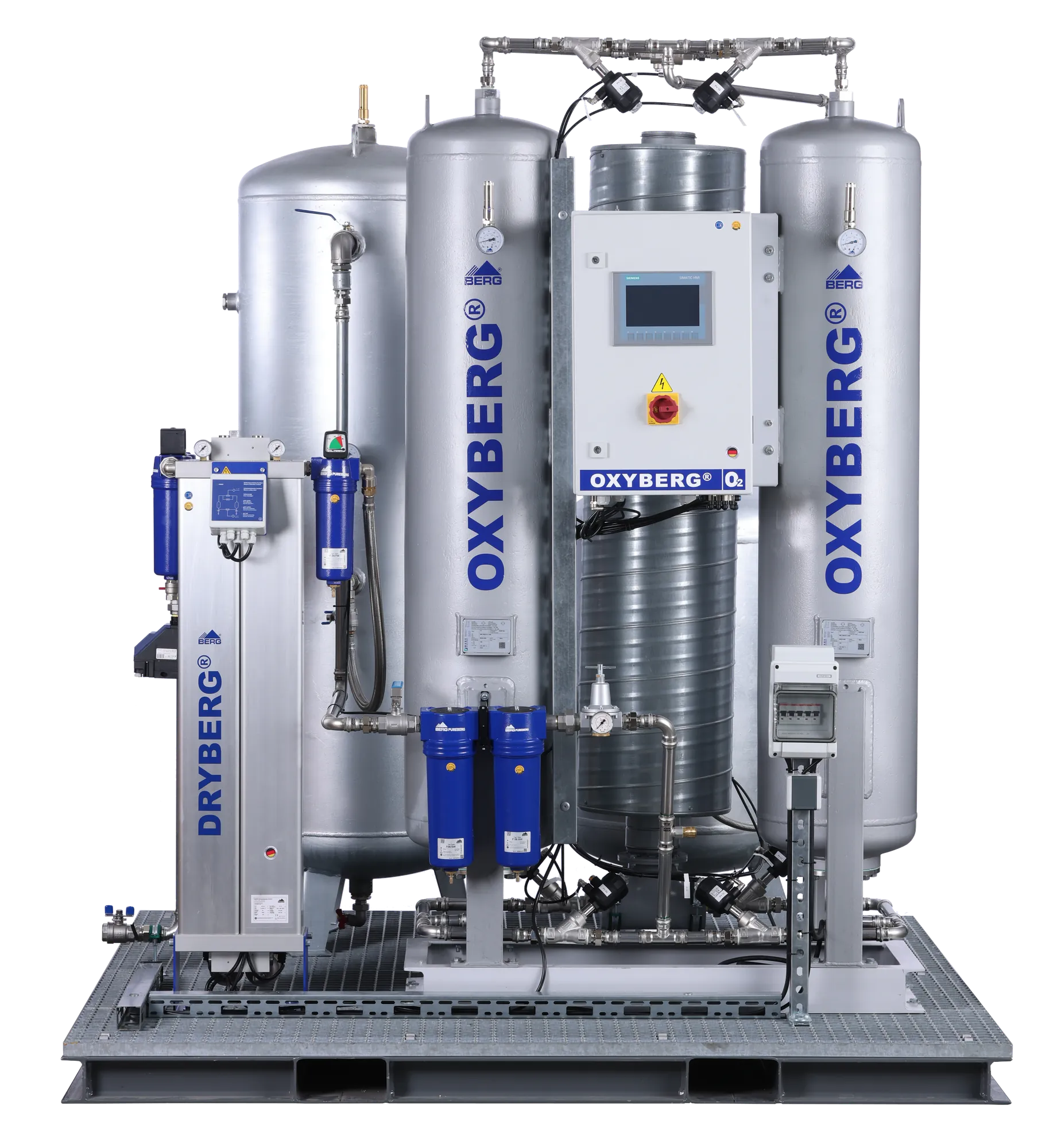

Centrale d’oxygène PSA : pré-assemblée sur le skid, prête à fonctionner
Produire de l’oxygène sur site, c’est plus que poser un générateur. Air comprimé, traitement d’air, sécheur, tampon et régulation doivent correspondre à l’application et être accordés entre eux. C’est précisément cela, la centrale d’oxygène PSA : tous les composants dimensionnés, montés sur un skid, pré-câblés et testés en usine. Berg GaseTech fabrique le générateur d’oxygène PSA OXYBERG® Made in Germany, conçoit la centrale qui l’entoure, la livre et l’accompagne. Les autres composants proviennent, si vous le souhaitez, entièrement du groupe BERG ou des fabricants que vous préférez.
Votre centrale d’oxygène PSA sur mesure, d’une seule source
Une centrale d'oxygène PSA regroupe sur un seul skid tout ce qu'il vous faut pour produire de l'oxygène sur site : un compresseur à vis, un séparateur d'eau, un réservoir tampon d'air comprimé, une filtration multi-étages, un sécheur par adsorption, le générateur d'oxygène PSA lui-même, un réservoir de stockage d'O₂ ainsi que la régulation de pression et de pureté. Au lieu de commander treize composants auprès de fournisseurs différents et d'en concevoir vous-même les interfaces, vous recevez un système pré-assemblé : il se raccorde à votre alimentation électrique et démarre.
Le générateur d’oxygène PSA OXYBERG® au cœur de la centrale vient de Berg GaseTech, Made in Germany. L’ingénierie qui l’entoure en fait partie : dimensionnement, montage sur skid, tuyauterie, commande, mise en service et service. Pour les autres composants, le choix vous appartient. Le compresseur, le sécheur et les filtres peuvent provenir entièrement du groupe BERG, et les équipements d’autres fabricants s’intègrent tout aussi bien, y compris ceux déjà en place chez vous. La condition est que le débit, la pression et la qualité de l’air comprimé conviennent à la centrale, et Berg GaseTech en convient avec vous au préalable. Une commande, un interlocuteur, un dossier de documentation.
Ce que contient votre centrale d’oxygène : système complet et agencement
Cliquez sur un composant pour voir comment il s'intègre dans le système d'oxygène sur site.
- Compresseur à vis (en option : KOMPBERG®)
- Séparateur d'eau avec Bekomat
- Réservoir d'air comprimé (humide)
- Préfiltre (PUREBERG®)
- Sécheur par adsorption DRYBERG®
- Filtre fin
- Filtre superfin (PUREBERG®, sans huile)
- Tour à charbon actif
- Filtre à poussière
- Réservoir d'air comprimé (sec)
- Générateur d'oxygène PSA OXYBERG® (cœur du système)
- Réservoir d'oxygène
- Régulateur de débit / de pression + filtre à oxygène
Sans solution intégrée, chacun de ces composants devient un achat à traiter séparément : choix du fournisseur, définition de la spécification, gestion de l'interface, étape d'intégration. Avec un skid plug-and-play Berg, la chaîne complète arrive pré-tuyautée, pré-câblée et testée en usine sur un châssis commun, prête à raccorder et à mettre en service. Le mécanisme PSA qui produit l'oxygène est décrit en détail sur la page Générateurs d'oxygène PSA.
Ce qu’apporte une centrale d’oxygène plug-and-play
Démarrage rapide sur site
Une centrale Berg arrive sur un châssis unique, avec tuyauterie, câblage et logique de commande déjà installés et testés en usine. La mise en service sur site par Berg GaseTech vous évite la charge d’ingénierie interne ainsi que plusieurs semaines de préparation de site et de démarrage.
Une seule emprise au sol
Le système complet repose sur un châssis en acier renforcé avec des tôles de fond en aluminium et un passage intégré pour chariot élévateur. Résultat : une emprise au sol définie, un point de raccordement électrique unique et une interface de remise clairement délimitée.
Un interlocuteur unique, libre choix des composants
Une commande, une garantie, un seul dossier de documentation pour l’ensemble de la centrale. Le générateur PSA vient toujours de Berg GaseTech ; pour les autres composants, c’est vous qui décidez : entièrement du groupe BERG ou avec les équipements de votre choix. Dans les deux cas, Berg GaseTech assure la coordination entre compresseur, sécheur, filtres et générateur, et les arbitrages d’interface entre fournisseurs disparaissent.
Dossier de documentation livré
Chaque centrale est livrée avec plans d’assemblage, schéma P&ID, description de l’installation, liste des consommateurs électriques et électroniques, manuel d’exploitation et de maintenance, liste des pièces de rechange et d’usure, schémas de câblage, schémas de bornier, schéma fonctionnel et certificats matière. Les responsables d’exploitation et les intégrateurs OEM reçoivent le dossier d’ingénierie dès le premier jour, et non trois mois plus tard.
Prêt pour une centrale d’oxygène montée sur skid ?
Dimensionnement sur mesure
La pureté, le débit et les conditions sur votre site déterminent la configuration de la centrale. On compte habituellement une pureté d’oxygène de 90 à 95 % et des tampons de 90 à 500 litres. Les volumes plus importants sont réalisés en installation conteneurisée.
Ce qui entre dans le dimensionnement : la pureté exigée, le débit en fonctionnement continu et en pointe, la pression au point de soutirage et le profil d’exploitation, c’est-à-dire si la centrale fonctionne en continu ou par équipes. S’y ajoute la situation de départ sur site : l’air comprimé déjà disponible, la surface d’implantation, les conditions ambiantes et la question de savoir s’il faut prévoir une réserve pour une extension ultérieure.
Applications typiques : procédés pharmaceutiques et laboratoire, apport d’oxygène en aquaculture, enrichissement du biogaz et traitement des eaux usées, oxydation de procédé dans l’industrie du métal et du verre, mines et lixiviation de l’or. La taille adaptée à votre besoin est définie lors du dimensionnement.
Pour établir une offre, la pureté, le débit et les conditions sur site suffisent. Berg GaseTech dimensionne la centrale sur cette base et précise les composants, la surface d’implantation, les puissances de raccordement et l’étendue de la fourniture.
Pourquoi Berg
Berg GaseTech conçoit et fabrique des générateurs PSA d’oxygène et d’azote, Made in Germany. Avec une centrale complète s’ajoute l’ingénierie de l’ensemble du système : dimensionnement, intégration des composants, mise en service sur site, formation des opérateurs et service.
Pour une centrale complète, c’est précisément là que se joue la différence : celui qui a construit le générateur répond aussi du système qui l’entoure. Il n’y a pas d’interface entre fournisseur et intégrateur, ni de débat sur le composant en cause lorsque la pureté ou le débit ne sont pas au rendez-vous. Vous choisissez les composants selon vos exigences et, si vous le souhaitez, la centrale complète provient du groupe BERG. Les filtres standard vous laissent libre sur le marché des pièces d’usure après l’achat, et un contrat de service porte la garantie standard de trois à cinq ans.
FAQ : centrales d’oxygène PSA
Le générateur d’oxygène est un composant unique : l’étage de séparation PSA qui produit l’oxygène. Une centrale d’oxygène PSA désigne l’ensemble du système qui s’articule autour de ce générateur : un compresseur d’air (en option), un traitement d’air avec filtration et sécheur par adsorption, le générateur d’oxygène PSA OXYBERG® lui-même, un réservoir de stockage d’O₂, ainsi que la régulation de débit et de pression qui délivre l’oxygène à votre point de prélèvement. La centrale arrive sur un seul skid, pré-tuyautée, pré-câblée et testée en usine.
Un concentrateur d’oxygène est un petit appareil portable conçu pour un seul point d’utilisation, avec typiquement quelques litres par minute, souvent pour la thérapie individuelle. Une centrale d’oxygène PSA fonctionne à l’échelle industrielle, fournit un approvisionnement continu de l’ordre du Nm³/h et intègre la production d’air comprimé, son traitement et le stockage d’oxygène sur un seul skid. Les deux reposent sur l’adsorption par variation de pression avec des tamis moléculaires de zéolite, mais le dimensionnement, la dynamique et le périmètre d’ingénierie ne sont pas comparables. Une centrale plug-and-play Berg est conçue pour un fonctionnement industriel continu dans l’aquaculture, le biogaz, le traitement des eaux usées, l’industrie du métal et des applications similaires.
Les centrales OXYBERG® produisent de l’oxygène d’une pureté de 90 à 95 %, la plage standard de la production industrielle d’oxygène PSA. Les configurations à 93 % peuvent être conçues pour des projets requérant de l’Oxygène (93 pour cent), monographie 2455 de la Pharmacopée européenne ; la qualité finale du gaz doit être vérifiée pour le système livré et ses conditions d’exploitation. La pureté est surveillée en continu à la sortie du générateur par des capteurs intégrés de pureté et de pression.
Non. Vous pouvez commander le compresseur auprès du groupe BERG, fournir un équipement d’un autre fabricant ou utiliser l’air comprimé déjà produit sur votre site. Chacune de ces variantes est convenue au préalable avec Berg GaseTech, car le débit, la pression et la qualité de l’air comprimé doivent convenir à la centrale. Selon la situation de départ, un sécheur ou des filtres viennent s’y ajouter. Dans tous les cas, vous recevez un skid avec traitement d’air, sécheur, générateur, tampon et régulation.
Oui. Le générateur PSA vient toujours de Berg GaseTech ; pour tous les autres composants, vous êtes libre. Les équipements existants ou fournis par vos soins sont examinés ensemble au préalable et repris dans le dimensionnement. Le dimensionnement, le montage, la mise en service et le service de la centrale complète restent dans tous les cas chez Berg GaseTech.
Comme la tuyauterie, le câblage et la logique de commande sont installés et testés en usine avant livraison, le travail sur site se limite à la mise en place, au raccordement aux utilités et à une mise en service assistée par Berg GaseTech. La préparation du site se déroule généralement en parallèle de la fabrication ; le délai total entre la commande et la centrale en fonctionnement est donc plus court que pour un système conçu en interne d’un périmètre comparable. La plage exacte de délais de livraison dépend de la taille de la configuration et de la destination. Votre ingénieur d’application la confirme dans le devis.
Le dossier de documentation standard est remis le jour de la livraison et contient les plans d’assemblage, le schéma P&ID, la description de l’installation, la liste des consommateurs électriques et électroniques, le manuel d’exploitation et de maintenance, la liste des pièces de rechange et d’usure, les schémas de câblage et de bornier, le schéma fonctionnel et les certificats matière. Une documentation complémentaire, par exemple des protocoles de mise en service spécifiques à l’application, des versions linguistiques supplémentaires ou des dossiers d’ingénierie selon votre modèle, est disponible sur demande. Les systèmes skid Plug-and-Play NITROBERG® / OXYBERG® ont achevé l’examen UE de type (module B) au titre de la directive PED 2014/68/UE. Le marquage CE final dépend de la configuration et suppose l’achèvement de la procédure d’évaluation de la conformité applicable.
