PSA-Sauerstoffanlage — skidmontiert, vormontiert, betriebsbereit
Eine PSA-Sauerstoffanlage ist das komplette On-Site-System — nicht nur der Generator. Kompressor, Druckluftaufbereitung, OXYBERG®-PSA-Sauerstoffgenerator und O₂-Pufferspeicher kommen auf einem gemeinsamen Skid — vormontiert, vorverdrahtet, werksgeprüft. Das Plug-and-Play-Programm deckt OXYBERG® 500 bis 1000 ab, entwickelt von Berg GaseTech in Krefeld, ausgeliefert, in Betrieb genommen und gewartet durch Berg Kompressoren.
Aus einer Hand für Ihre PSA-Sauerstoffanlage — die BERG-Gruppe
Eine PSA-Sauerstoffanlage bündelt alles, was Sie für die Sauerstofferzeugung vor Ort benötigen, auf einem Skid: einen Schraubenkompressor, Wasserabscheidung, Druckluft-Pufferbehälter, mehrstufige Filtration, einen Adsorptionstrockner, den PSA-Sauerstoffgenerator selbst, einen Sauerstoffbehälter sowie Druck- und Reinheitsregelung. Statt dreizehn Komponenten bei verschiedenen Lieferanten zu beschaffen und die Schnittstellen dazwischen selbst zu engineeren, erhalten Sie ein vormontiertes Gesamtsystem, das Sie nur noch an die Stromversorgung anschließen und in Betrieb nehmen.
Das System stammt aus einer einzigen Unternehmensgruppe. Der OXYBERG®-PSA-Sauerstoffgenerator im Herzen der Anlage wird von Berg GaseTech in Krefeld entwickelt und gefertigt — dem PSA-Technologiespezialisten innerhalb der BERG-Gruppe. Berg Kompressoren — der Druckluft- und Komplettsystem-Spezialist derselben Gruppe — integriert die Gesamtanlage, liefert sie aus, nimmt sie in Betrieb und übernimmt die Wartung. Ein Skid, eine Garantie, ein Ansprechpartner — für Engineering, Ersatzteile und Lifecycle-Support weltweit.
Was in Ihrer Sauerstoffanlage steckt — Komplettsystem mit Anordnung
Klicken Sie auf eine Komponente und sehen Sie, wie sie in das komplette On-Site-Sauerstoffsystem eingebunden ist.
- Schraubenkompressor (optional: KOMPBERG®)
- Wasserabscheider mit Bekomat
- Druckluftbehälter (nass)
- Vorfilter (PUREBERG®)
- DRYBERG® — Adsorptionstrockner
- Feinfilter
- Superfeinfilter (PUREBERG®, ölfrei)
- Aktivkohleturm
- Staubfilter
- Druckluftbehälter (trocken)
- OXYBERG®-PSA-Sauerstoffgenerator — Systemkern
- Sauerstoffbehälter
- Durchfluss-/Druckregler + Sauerstofffilter
Ohne Anlage ist jede dieser Komponenten eine separate Beschaffungsentscheidung: ein Lieferant, eine Spezifikation, eine Schnittstelle, ein Integrationsschritt. Mit einem Berg-Plug-and-Play-Skid kommt die komplette Kette vorverrohrt, vorverdrahtet und werksgeprüft auf einem gemeinsamen Grundrahmen — anschluss- und inbetriebnahmebereit. Wie der PSA-Mechanismus den Sauerstoff erzeugt, lesen Sie im Detail auf der Seite PSA-Sauerstoffgenerator.
Was eine Plug-and-Play-Sauerstoffanlage leistet
Schnelle Inbetriebnahme
Eine Berg-Anlage kommt auf einem gemeinsamen Grundrahmen — mit Verrohrung, Verdrahtung und Steuerlogik bereits installiert und im Werk geprüft. Die Inbetriebnahme vor Ort durch Berg Kompressoren erspart Ihnen eigenes Engineering und verkürzt die bauseitige Vorbereitung und den Anlauf um Wochen.
Eine Skid-Stellfläche
Das komplette System steht auf einem kohlenstoffverstärkten Stahlrahmen mit Aluminium-Bodenplatten und integrierter Gabelstapler-Aufnahme. Sie erhalten eine definierte Stellfläche, einen elektrischen Anschlusspunkt und eine klare Übergabeschnittstelle.
Zentraler Ansprechpartner
Eine Bestellung, ein Lieferant, eine Garantie, eine Dokumentation für das gesamte System — vom Schraubenkompressor bis zur Sauerstoff-Ausgangsregelung. Die BERG-Gruppe deckt die gesamte Wertschöpfungskette ab.
Dokumentationspaket inklusive
Jede Anlage wird mit Montagezeichnungen, R&I-Schema, Anlagenbeschreibung, Liste der elektrischen und elektronischen Verbraucher, Betriebs- und Wartungsanleitung, Ersatz- und Verschleißteilliste, Schaltplänen, Klemmenplänen, Funktionsschema und Werkstoffnachweis ausgeliefert.
Bereit für Ihre skidmontierte PSA-Sauerstoffanlage?
Plug-and-Play-Konfigurationen — OXYBERG® 500 bis 1000
Sechs vorausgelegte Plug-and-Play-Konfigurationen decken den Standardbereich der On-Site-Sauerstofferzeugung ab. Jede Konfiguration ist um eine bestimmte OXYBERG®-Baugröße herum aufgebaut — mit passender PUREBERG®-Filterlinie, DRYBERG®-Adsorptionstrockner und O₂-Pufferspeicher. Größere Volumina werden als engineerte Containeranlagen außerhalb des Plug-and-Play-Programms abgebildet.
O₂OXYBERG® 500 Plug-and-Play-Anlage
Typischer Einsatz: pharmazeutische Prozesse, Labor, kleinvolumige industrielle Verbraucher.
O₂OXYBERG® 600 Plug-and-Play-Anlage
Typischer Einsatz: Aquakultur — Sauerstoffeintrag in Kreislaufanlagen mittlerer Größe.
O₂OXYBERG® 700 Plug-and-Play-Anlage
Typischer Einsatz: Biogasanreicherung, Abwasserbehandlung — kontinuierliche O₂-Versorgung.
O₂OXYBERG® 800 Plug-and-Play-Anlage
Typischer Einsatz: Metallindustrie, Glasproduktion — Prozessoxidation und Brennerunterstützung.
O₂OXYBERG® 900 Plug-and-Play-Anlage
Typischer Einsatz: Aquakultur und Wasseraufbereitung in größeren Industrieanlagen.
O₂OXYBERG® 1000 Plug-and-Play-Anlage
Typischer Einsatz: Bergbau und Goldlaugung, große industrielle Linienversorgung.
Warum Berg
Berg GaseTech ist der PSA-Sauerstoffanlagen-Hersteller innerhalb der BERG-Gruppe und entwickelt und produziert OXYBERG®- und NITROBERG®-Generatoren in Krefeld. Als PSA-Technologiespezialist der Gruppe verantwortet Berg GaseTech die Auslegung des OXYBERG®-Generators im Herzen jeder Anlage. Systemintegration, Inbetriebnahme vor Ort, Bedienerschulung und Service in den meisten Märkten weltweit laufen über das Schwesterunternehmen Berg Kompressoren.
Für den Betreiber heißt das konkret: Hersteller und Integrator unter einem Dach, Standard-Verschleißteile aus dem freien Markt statt Hersteller-Bindung sowie drei Jahre Standardgarantie, die sich mit Servicevertrag auf bis zu fünf Jahre verlängert. Wenn es Engineering-Kompetenz braucht, sprechen Sie direkt mit dem Engineering — nicht mit einem Callcenter.
FAQ: PSA-Sauerstoffanlagen
Der Sauerstoffgenerator ist die PSA-Trennstufe, die den Sauerstoff erzeugt — eine einzelne Komponente. Eine PSA-Sauerstoffanlage ist das komplette On-Site-System um ihn herum: ein Druckluftkompressor (optional), Druckluftaufbereitung mit Filtration und Adsorptionstrockner, der OXYBERG®-PSA-Sauerstoffgenerator selbst, ein Sauerstoffbehälter und die Durchfluss- und Druckregelung, die den Sauerstoff an Ihrer Entnahmestelle bereitstellt. Die Anlage kommt auf einem einzelnen Skid — vorverrohrt, vorverdrahtet und werksgeprüft.
Ein Sauerstoff-Konzentrator ist ein kleines, tragbares Gerät für eine einzelne Verbrauchsstelle — typischerweise wenige Liter pro Minute, häufig für die Einzeltherapie. Eine PSA-Sauerstoffanlage arbeitet im Industriemaßstab, liefert eine kontinuierliche Versorgung im Nm³/h-Bereich und integriert Drucklufterzeugung, -aufbereitung und Sauerstoffspeicherung auf einem Skid. Beide Verfahren basieren auf Druckwechseladsorption mit Zeolith-Molekularsieben, doch Dimensionierung, Dynamik und Engineering-Umfang sind nicht vergleichbar. Eine Berg-Plug-and-Play-Anlage ist für den kontinuierlichen Industriebetrieb in Aquakultur, Biogas, Abwasserbehandlung, Metallverarbeitung und ähnlichen Anwendungen ausgelegt.
OXYBERG®-Anlagen liefern Sauerstoff mit 90 % bis 95 % Reinheit — der Standardbereich für die industrielle PSA-Sauerstofferzeugung. OXYBERG®-Generatoren sind konform mit der European Pharmacopoeia Monograph 0937 (Oxygen 93) ausgelegt — der Referenz-Reinheit für PSA-erzeugten Sauerstoff in pharmazeutischen Prozessen. Die Reinheit wird am Generatorausgang kontinuierlich durch integrierte Reinheits- und Drucksensoren überwacht.
Nicht zwingend. Jede Plug-and-Play-Konfiguration ist mit oder ohne integrierten KOMPBERG®-Schraubenkompressor verfügbar — OXYBERG® 500 bis 900 mit einem KOMPBERG® BSDK7, OXYBERG® 1000 mit einem KOMPBERG® BSDKF11/13. Wenn Sie bereits über eine geeignete Druckluft-Infrastruktur mit 7 bar, passender Durchflusskapazität und Druckluftqualität verfügen, lässt sich die Anlage ohne Kompressor liefern und an die vorhandene Versorgung anschließen. Berg Kompressoren bestätigt die erforderliche Druckluft-Spezifikation im Rahmen der Konfiguration.

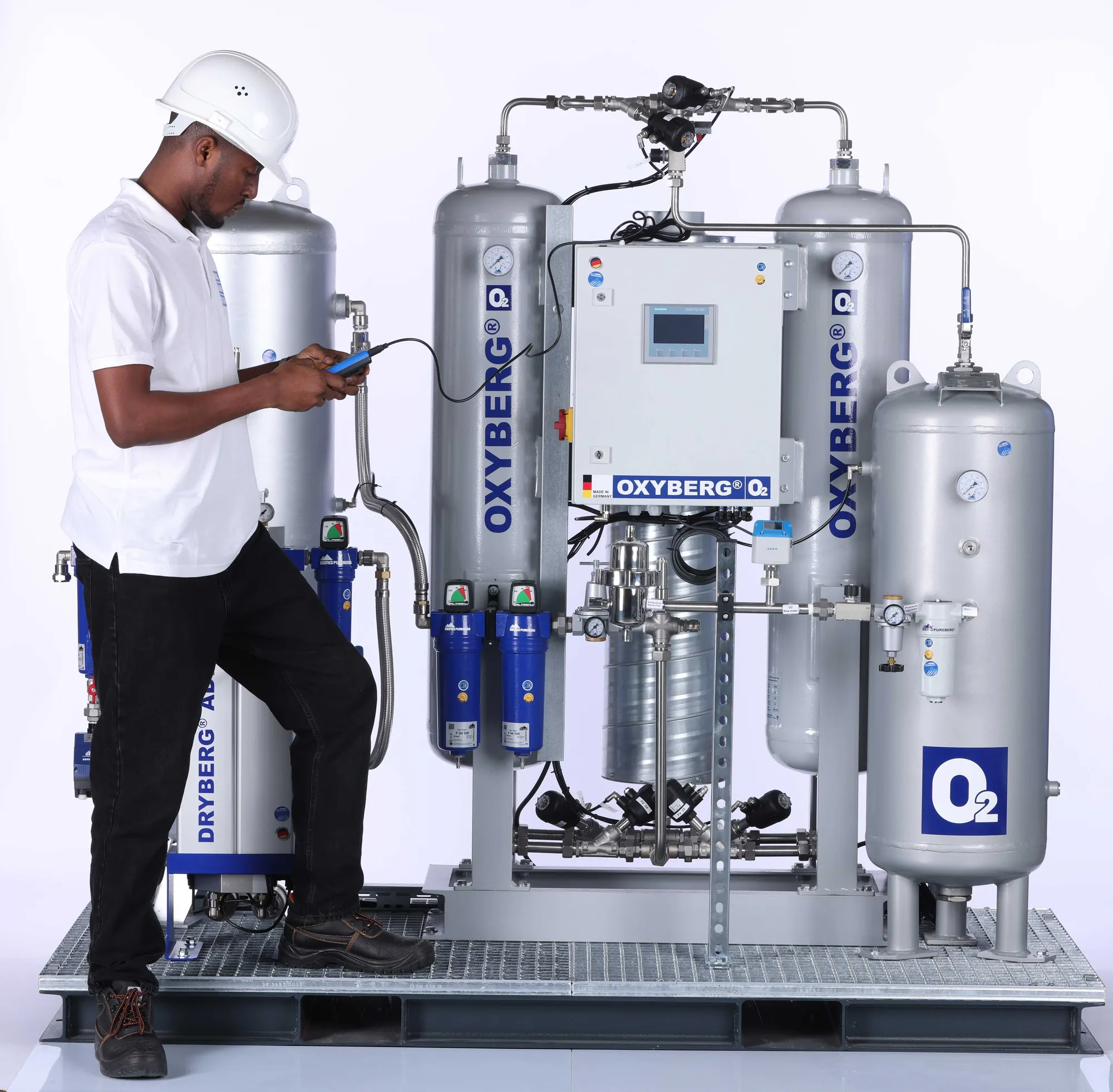

Weil Verrohrung, Verdrahtung und Steuerlogik vor der Auslieferung installiert und werksgeprüft sind, reduziert sich die Arbeit vor Ort auf Aufstellung, Versorgungsanschlüsse und eine begleitete Inbetriebnahme durch Berg Kompressoren. Die Bauvorbereitung läuft in der Regel parallel zur Fertigung — die Gesamtzeit vom Auftrag bis zur laufenden Anlage ist damit kürzer als bei einem eigenkonstruierten System vergleichbaren Umfangs. Das genaue Lieferzeitfenster hängt von Konfigurationsgröße und Zielort ab — Ihr Anwendungstechniker bestätigt es mit dem Angebot.
Das Standard-Dokumentationspaket wird am Tag der Auslieferung übergeben und enthält Montagezeichnungen, R&I-Schema, Anlagenbeschreibung, Liste der elektrischen und elektronischen Verbraucher, Betriebs- und Wartungsanleitung, Liste der Ersatz- und Verschleißteile, Schalt- und Klemmenpläne, Funktionsschema und Werkstoffnachweis. Weitere Dokumentation — etwa anwendungsspezifische Inbetriebnahmeprotokolle, zusätzliche Sprachversionen oder Engineering-Dokumentation nach Kunden-Vorlage — ist auf Anfrage verfügbar.
